Bantam-Tek e-Station BC6DX - Dual Power

국내 최다 판매고를 기록한 충전기 전문 메이커 BantamTek사의 최신 충전기 BC6DX!

기존 BC6의 Deluxe 버젼으로 한층 업그레이드, 아울러 최상위 모델인 BC8-DX와 동일한 대형 LCD를 채용, GUI 방식으로 보다 편리하게 세팅이 가능합니다.

특히 파워 서플라이를 통합, 가정용 및 실외에서 자동차 배터리로도 충전이 가능하게끔 Dual-Way로 충전이 가능하도록 설계된, 현존 가격 대비 성능이 가장 우수한 충전기 입니다.

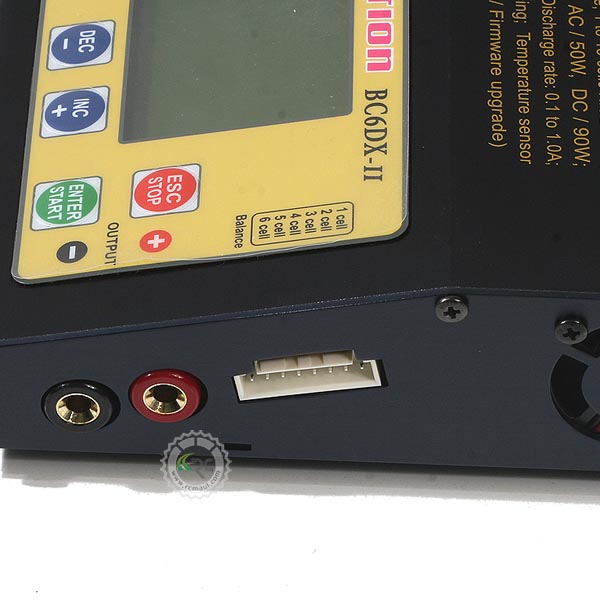

특히 BC6/8에서 호평을 받았던 충전/밸런싱 채널을 분리, Fast Charge(급속충전)에 충실히 대응할 수 있도록 설계 되어, 이전 충전기에서 문제가 되었던 Balancing Port로만 충전 및 밸런싱 작업시 MPT Connector에 과부하가 걸리는 문제를 완벽하게 해결하였습니다.

아울러 Li-FePO4(A123계열) 전지 등에도 충실히 대응, 차후 별도의 업그레이드 없이도 사용이 가능하며 특히 대형 Cell의 밸런싱에서 문제가 되었던 충전 중 개별 Cell의 전압 및 상태를 모니터링 할 수 있는 기능이 추가(Fast Charge 가능) 되었으며 전용 USB Interface를 기본으로 포함, PC 상에서 배터리의 충전 알고리즘을 모니터링, 개별적인 Pack의 상태를 관리할 수 있도록 배려하였습니다.

니카드 사용자를 위해 별도의 온도 감지센서를 장착할 수 있는 포트를 장비, 별매 온도센서 케이블 장착시 충전하는 동안 온도를 감지하여 Cell을 보호하는 기능이 포함되어 있습니다.(NiCD/NiMH 기준)

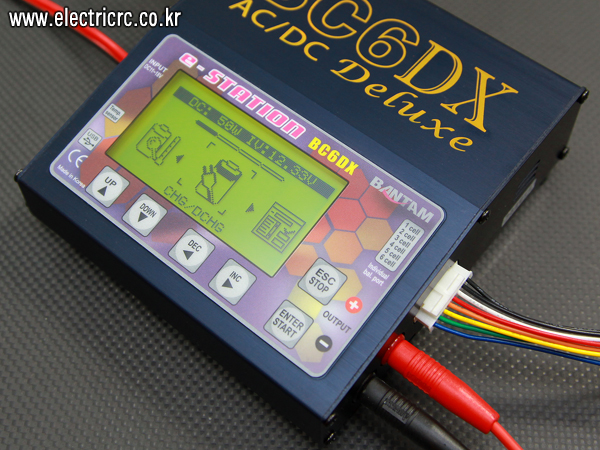

<제품 이미지>

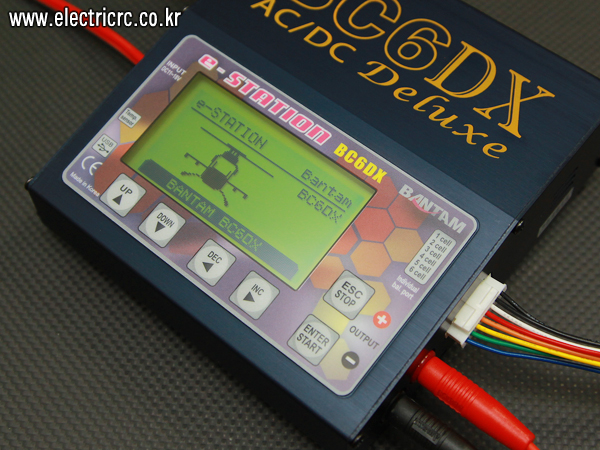

- BC8DX 최 상위 모델에만 적용되던 대형 LCD 채용, 보다 다양한 Setup 환경 지원

- E-STATION BC6 충/방전기 (AC/DC 겸용 , 발란서 내장)

Specification

Operating voltage

 DC 11~18 volts

 AC 100~240V, 50/60Hz

Charge/discharge power

 max. 50/5 Watts

NiCd/MH

 1~15 cells

LiIo/LiPo/LiFe

 1~6 series

 Pb

 2~22V

Charge current

 0.1 to 5.0A

Discharg current

 0.1 to 1.0A

No. of cycle

 1 to 10 times

Battery data memory

 up to 10 data

Weight

 680g

Dimension

 140x130x45 mm

------------------------------------------------------------------------------

-  운영 프로그램

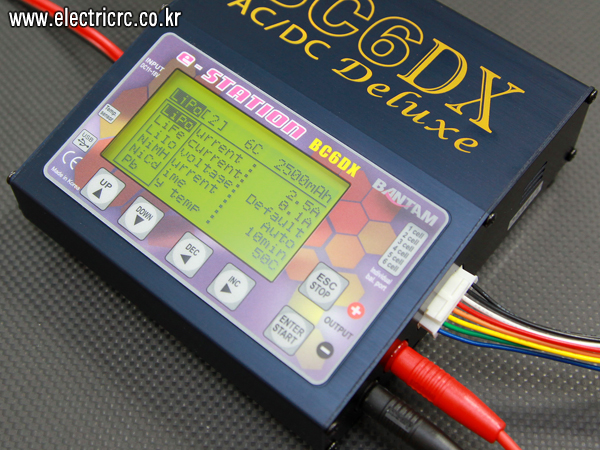

   본 충전기의 운영프로그램은 발생 가능한 오동작을 방지하고 최대한의 안전을 확보하기 위하여, 모든 구성요소간의 상호 연결과 통신을 수행하게끔 구성되어 있습니다. 특히, 사용자의 요구사항에 부합하는 다양한 충전 프로그램들로 구성되어 있으며, 향후 프로그램의 개선사항 발생 시 인터넷 다운로드하여 USB를 통하여 운영프로그램을 업그레이드할 수 있습니다. BC6DX의 대형 LCD는 작동 중 충전, 방전 그래프를 포함한 다양한 정보를 표시하여 줍니다.

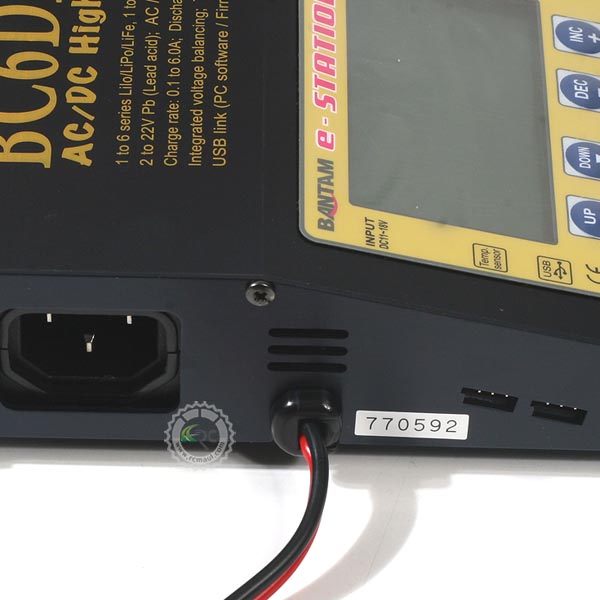

- 이중 입력 전원 회로

  12V DC 입력 전원외에 AC 100~240V를 사용할 수 있는 직류전원 공급장치가 내장되어 있어 보다 편리하게 사용할 수 있습니다. 이는 충전시 최대 50W, 방전시 최대 5W의 출력으로 고전압 배터리의 충,방전시 전류의 제한이 있을 수 있습니다. (최대 제한 전류 참조) 단, 두개의 입력전원을 동시에 사용하지 마십시요.

- 방전 중 개별 셀 전압 평균화

  BC6DX 는 방전 작업 중에도 개별 셀들의 전압을 모니터 합니다. 만약 어떠한 특정 셀의 전압이 비정상적으로 변할 경우 작동 중인 작업은 즉시 중지되며, 에러 메시지를 화면에 표시한다.

- 최대한의 안전장치들

  델타피크 전압 감지(Delta-peak voltage detection): 자동 충전 종료 프로그램은 델타 피크 전압 감지 원리로 작동되며, 그 감도는 사용자가 임의로 조절할 수 있다. (단, NiCd/NiMH 배터리에 한함)

  자동 충전 전류 제한: NiCd/NiMH 배터리 충전시 자동 충전 전류 모드(‘AUTO’ current mode)을 설정하여 최대제한 충전 전류를 설정하여 무리한 고 전류 충전을 방지할 수 있다. 이 기능은 낮은 내부저항(internal impedance) 의 소 용량 NiMH 배터리 충전 시 유용하게 활용할 수 있다.

  충전용량제한: 충전 량은 충전 전류와 충전 시간의 곱으로 계산되는데, 만약 충전 량이 설정된 최대 충전 량을 초과할 경우 자동으로 충전작업을 종료한다.

  온도 제한: 충전, 방전 시 배터리 내부의 화학작용으로 온도가 상승하게 됩니다. 최대 온도제한 설정 시, 작업 중 이 제한온도를 초과하게 되면 배터리 보호를 위하여 강제적으로 작업을 중지합니다.

  작업시간 제한: 충전기의 오작동 혹은 고장으로 인한 오류를 방지하기 위하여 최대 작업 시간을 제한할 수 있습니다.

- 사이클 충전/방전(Cyclic charging/discharging)

   배터리의 활성화와 전압 균형화를 위하여 최대 10회까지의 순환 충/방전을 수행할 수 있습니다. (이 기능은 NiCd, NiMH 배터리에 한합니다.)

- USB를 이용한 PC 통신

  기술적인 작업 분석을 위하여, USB를 이용한 PC 통신이 가능합니다. 전용 프로그램을 사용하면, 충전중의 전압그래프 및 관련된 정보들을 PC화면을 통하여 볼 수 있으며, 리튬배터리의 개별 셀 전압도 확인할 수 있습니다. 전용 프로그램은 홈페이지 (www.bantam.co.kr)에서 다운로드할  수 있습니다.
